產品概述

電網由“發、輸、變、配、用”五個環節組成，作為用戶側的“配、用”電環節消耗著總電能的80%。隨著社會經濟發展，電氣化鐵路、電弧爐、變頻器等沖擊性、非線性、不平衡度負載在電力應用中越來越多，諧波、負序、閃變、電壓暫態等電能質量問題直接影響著電力系統的供電安全。電能是一種商品，其質量問題是供應商和客戶共同關注的問題。用電企業有必要建立電能質量監測系統，實現對整個配電電網電能質量的實時監控。能夠?qū)崟r監測和分析電網中母線及線路的電壓和電流的基波及2～63次諧波，可對諧波越限給出報警，并通過RS485通信接口將數據上傳至后臺監控系統，滿足用戶對電能質量的監測要求。

本裝置廣泛適用于380V至220kV各電壓等級的發電廠、變電站、石油、煤礦、鋼鐵、冶金、化工等大型廠礦企業的供電系統。

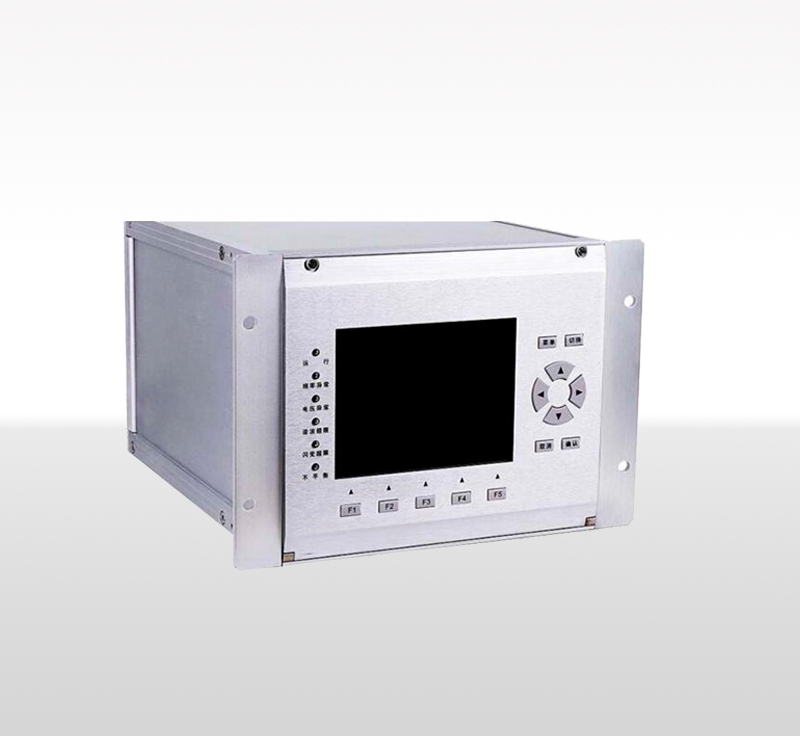

GDDN-500C電能質量在線監測裝置是GDDN-500B的升級產品，配置3路電壓、3路電流，最高可支持3×12路電壓、3×12路電流（即12條線路）。

本裝置完全按國標要求采集電能質量的各項參數，具有長時間在線工作的可靠性、較強的現場操作和與中心站的通訊功能，同時具有長時間記錄存儲數據的能力及方便的數據統計分析方式。

可測試參數

·電流真有效值、基波有效值、2～63次諧波有效值；

·電壓真有效值、基波有效值、2～63次諧波電壓畸變率、總畸變率；

·真功率因數、基波功率因數；

·基波視在功率、基波有功功率、基波無功功率；

·電壓偏差；

·三相電壓不平衡度；

·基波電壓（電流）相角；

·電網頻率；

·電壓波動與閃變值（長時閃變值（Plt）、短時閃變值（Pst））；

·事件記錄錄波（選配）

主要功能

·收/發控制功能,通訊方式選擇功能；

·向各監測點發送指令，提取數據或設置參數；

·可設置的參數包括：監測網點、監測指標、系統參數、定時通訊的時間間隔等；

·接收各監測點上傳的電能質量數據、波形等；

·可切換至被監測的任一變電站的任一條線路，顯示并統計現場數據；

·數據處理功能；

·圖形輸出功能；

·報表輸出功能。

靈活而可靠的硬件配置

為保證系統和儀器的安全可靠運行，所有電壓、電流輸入通道均采取隔離措施，電流采用電流鉗或內置式傳感器，電壓采用光電隔離模塊。每通道的絕緣電阻≥20MΩ，耐電壓≥1.5KV。儀器采用免維護設計，采用標準工業控制計算機，性能可靠，自帶看門狗（反應時間小于1.6S）。平均無故障時間（MTBF）大于105小時。

網絡化方式

儀器支持RS232、RS485、TCP/IP等多種通訊方式，儀器配備工控級10/100M自適應網卡或符合V90協議的56K調制解調器，連接可靠，長期運行穩定性好。多臺GDDN-500C和上位機聯網可以組成電能質量監測與管理系統（POWERQUALITYSUPERVISORY&MANAGEMENT SYSTEM，簡稱PQSMS）,支持部頒103、104通訊規約、MODBUS通訊規約，方便與綜自系統聯網通訊。

技術參數

·電壓測量范圍：10~450V

·電流測量范圍：0.05~6A

·電網頻率誤差：≤0.01Hz

·諧波電壓（電流）含有率測量誤差：≤0.1%

·電壓偏差誤差：≤0.2%

·三相電壓不平衡度誤差：≤0.2%

·基波電壓（電流）相位誤差：≤0.5o

·閃變誤差：≤5%

·電源：AC/DC 220±15%,50Hz

數據通訊

·通訊接口：RJ45,RS232、RS485（可選光隔）

安裝開孔

安裝開孔尺寸為標準19英寸 4U機箱 多通道可擴展設計

網絡結構拓撲圖
