產品概述

失壓計時儀又稱失壓儀、失壓斷流計時儀是由山東億特電子科技有限公司自主研發研制生產，用于檢測電網的電壓、電流狀態，并記錄失壓、斷相、斷流、失流等事件的電子儀表。采用DL/T645-2007 通信規約，功能豐富，附加值高。

以三相四線失壓計時儀為例，失壓計時儀由電流互感器、計量芯片、微處理器、溫補實時時鐘、LCD液晶、數據存儲器、通信接口、報警信號輸出等部分組成，如圖1所示。

計量芯片對分壓后的電壓信號及經電流互感器后的電流信號進行采樣，計量芯片將計算后的電壓、電流、功率、電能等參數傳送給微控制器。微控制器對當前的電壓狀態、電流狀態進行判斷，當檢測到有相關事件發生后，會通過聲光報警的方式通知用戶，并將對應事件的發生時刻進行記錄；相關事件結束后，停止聲光報警，并記錄事件的結束時刻。

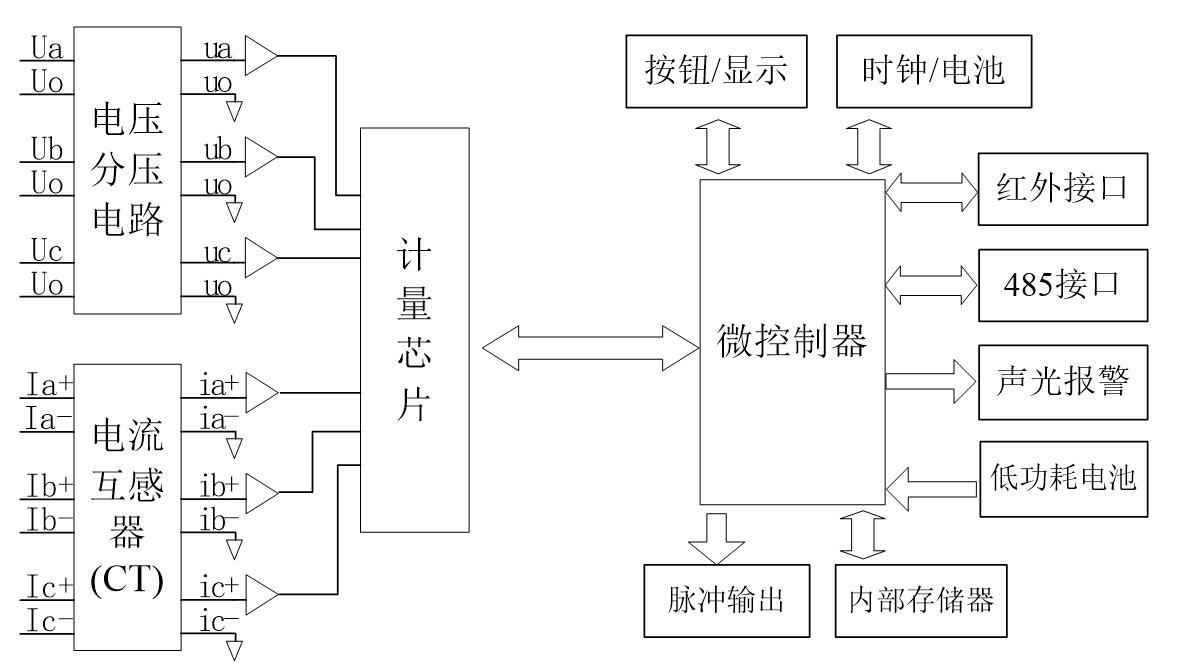

圖1 多功能失壓計時儀組成示意圖

技術參數：

主要功能：

1、失壓判斷

在三相供電系統中，當某相電流大于起動電流，同時該相電壓低于起動電壓，且持續時間大于設定的事件判定延時時間，此種工況稱為該相失壓。當某相電壓回路發生失壓時，能準確判別故障的相別，并進行事件記錄。某相失壓產生后，該相電壓大于返回電壓時，計時器應停止該相失壓計時。

默認起動電流為0.5%Ib；默認起動電壓為78%Un；默認返回電壓為85%Un。

2、斷相判斷

在三相供電系統中，當某相電壓低于設定的斷相事件電壓觸發上限，同時該相電流小于設定的斷相事件電流觸發上限，且持續時間大于設定的事件判定延時時間，此種工況稱為斷相。當某相發生斷相時，能準確判別故障的相別，并進行事件記錄。

默認斷相事件電壓觸發上限為60%Un；默認斷相事件電流觸發上限為0.5%Ib。

3、斷流判斷

在三相供電系統中，當某相電壓大于斷流事件電壓觸發下限，同時該相電流小于設定的斷流事件電流觸發上限，且持續時間大于設定的事件判定延時時間，此種工況稱為斷流。

默認斷流事件電壓觸發下限為60%Un；默認斷流事件電流觸發上限為0.5%Ib。

4、失流判斷

在三相供電系統中，三相中至少有一相負荷電流大于失流事件電流觸發下限，某相電壓大于設定的失流事件電壓觸發下限，同時該相電流小于設定的失流事件電流觸發上限值時，且持續時間大于設定的事件判定延時時間，此種工況稱為該相失流。當失流與斷流事件同時存在時，優先判斷失流狀態。

默認失流事件電流觸發下限為5%Ib；默認失流事件電壓觸發下限為70%Un；默認失流事件電流觸發上限為0.5%Ib。

5、事件記錄

多功能失壓計時儀能記錄失壓、斷相、斷流、失流這四種事件的發生時間、結束時間、發生次數、累計時間。

當發生失壓、斷相、斷流、失流事件時，能準確判別故障的相別，并能記錄故障發生的時間；當某個事件結束時，能對應記錄該項事件的結束時間、累計發生時間、發生次數。

每個相別的每種事件最多能記錄99次。

6、逆相序指示

在三相供電系統中，當發生三相電壓逆相序或者三相電流逆相序工況時，失壓計時器可以準確的指示出逆相序狀態。

7、電流反向指示

當某相電流回路產生電流反向工況時，失壓計時儀可以準確的指示出電流反向狀態。

8、報警輸出

失壓、斷相、斷流、失流這四種事件的發生時，LCD屏幕、LED指示燈、蜂鳴器、報警繼電器會輸出相關報警信號；

電壓逆相序、電流逆相序及電流反向工況發生時，LCD屏幕、蜂鳴器會輸出相關報警信號。

9、數據通訊

多功能失壓計時儀支持紅外通訊功能，可通過紅外掌機設置、抄讀相關內容；

多功能失壓計時儀提供RS485通訊接口，可通過上位機進行數據通訊。
